C-Extract
C-Extract is een gratis applicatie voor AutoCAD en BricsCAD waarmee stuklijsten en legenda’s gegenereerd kunnen worden. Doordat het genereren van stuklijsten met het Autocad commando EATTEXT omslachtig en foutgevoelig is en omdat hier enkele belangrijke zaken niet mogelijk zijn ontstond de vraag of het niet beter kon. Het resultaat is C-Extract.
Het Autocad commando Eattext heeft de volgende nadelen:
– De stuklijst is gekoppeld aan een dxe-file. Men moet niet vergeten dit bestand mee te sturen als men de tekening verstuurt.
– Nadat een tekening is hernoemd, verstuurd of gearchiveerd zal het bijwerken van de stuklijst verkeerde resultaten opleveren.
– De gebruiker wordt niet gewaarschuwd voor die verkeerde resultaten.
– Bij elke nieuwe tekening moet de wizard van Eattext helemaal opnieuw doorgelopen worden.
– Men kan de telling niet beperken tot een vlak, layout of een viewport.
– Eattext is niet geschikt voor het maken van legenda’s omdat het geen block in een cel kan plaatsen.
– Eattext kan geen lengtes van Mlines in een cel plaatsen.
– Eattext kan de block description niet in een cel plaatsen.
Bovenstaande nadelen hebben tot gevolg dat Eattext maar zeer sporadisch wordt gebruikt.
C-Extract heeft bovenstaande nadelen opgelost.
Uiteraard heeft C-Extract beperkingen ten opzichte van Eattext.
– De stuklijst beperkt zich tot de huidige tekening.
C-Extract is met name bijzonder eenvoudig omdat de gemiddelde gebruiker nooit een uittrekstaat of legenda hoeft samen te stellen.
De gemiddelde gebruiker zal alleen maar bestaande uittrekstaten / legenda’s verversen.
Bij C-Extract zijn alle instellingen welke nodig zijn voor het genereren van een stuklijst opgeslagen in een Autocad tabel.
Als deze tabel in een template aanwezig is kan men dus bij een nieuwe tekening direct een stuklijst genereren zonder aan te geven hoe deze samengesteld moet worden.
Het is zelfs mogelijk om zo’n tabel met knippen en plakken in een andere tekening te plaatsen, waarna het genereren weer gebeurt zonder een wizard of dialoogvenster door te lopen.
De handleiding van C.Extract is Nederlandstalig.
Enkele resultaten

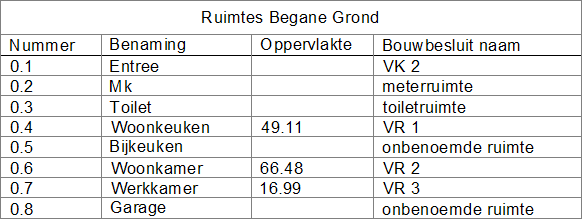

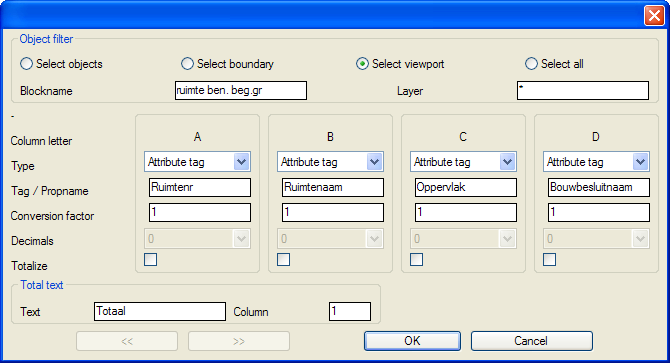

Onderstaande ziet u een dialoogvenster voor een ruimtetabel en het resultaat.

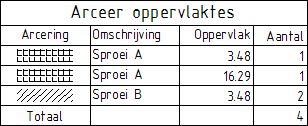

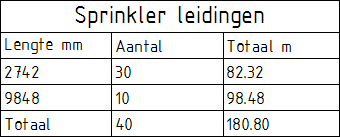

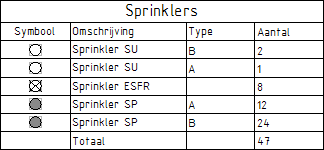

Onderstaande drie resultaten zijn op basis van sprinkler installaties.
Systeem eisen
– C-Extract werkt op AutoCAD Full Version vanaf versie 2013.
– C-Extract werkt op BricsCAD Pro vanaf versie 16.
Voor een instructiefilmpje: klik hier.
Applicatie Downloaden:
Om deze applicatie te downloaden vragen wij u uw gegevens hieronder in te vullen. Na het bevestigen ontvangt u de download link van deze applicatie automatisch in uw mail-box. Voor vragen kunt u contact met ons opnemen.
